使用說明書

感謝您選用本5.8G無線圖傳發射機，請?jiān)谑褂弥白屑?xì)閱讀以

下內容，這將有助于您更好的使用本產品。

一、 基本規格參數:

1.頻率： 5.8G頻道： 72個頻段數據值【國際排列-全】

（ 9 個頻段， 8 個頻點）Bands: A,b, E,F,r,U,o,L,H;Channel： 1,2,3,4,5,6,7,8）

2.發射功率：Pit Mode-- 25mW-200mW可調節。

3.工作電壓：3-6V電池

4.工作電流： 120mA-550mA/5V.

5.感光芯片： 130萬百萬高清圖像傳感器

6.清晰度：1300TVL超高清畫質

7.鏡頭廣角： 100° FOV 130° DFOV

10.產品體積：

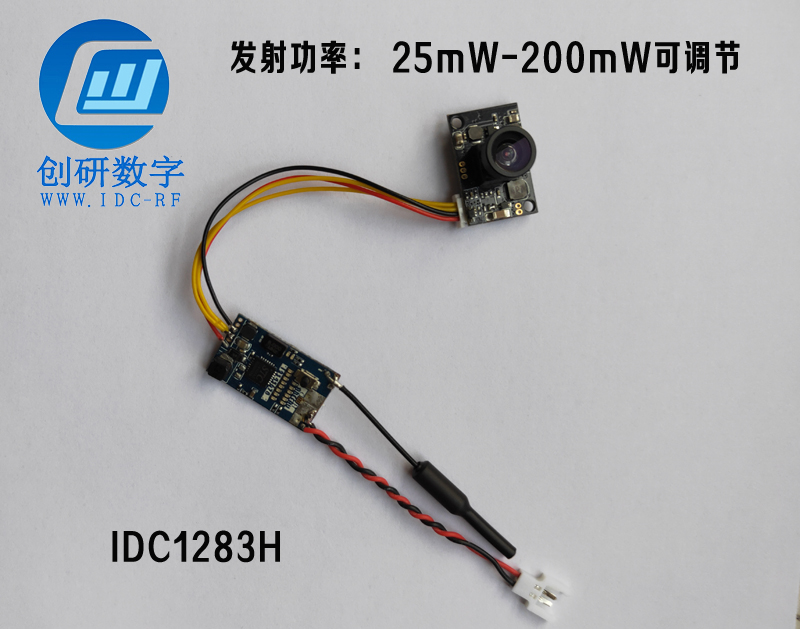

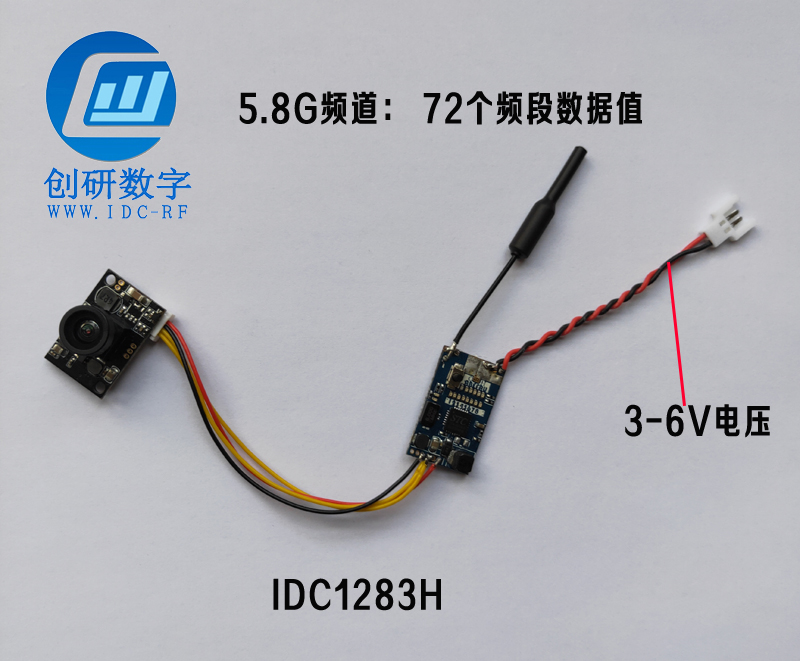

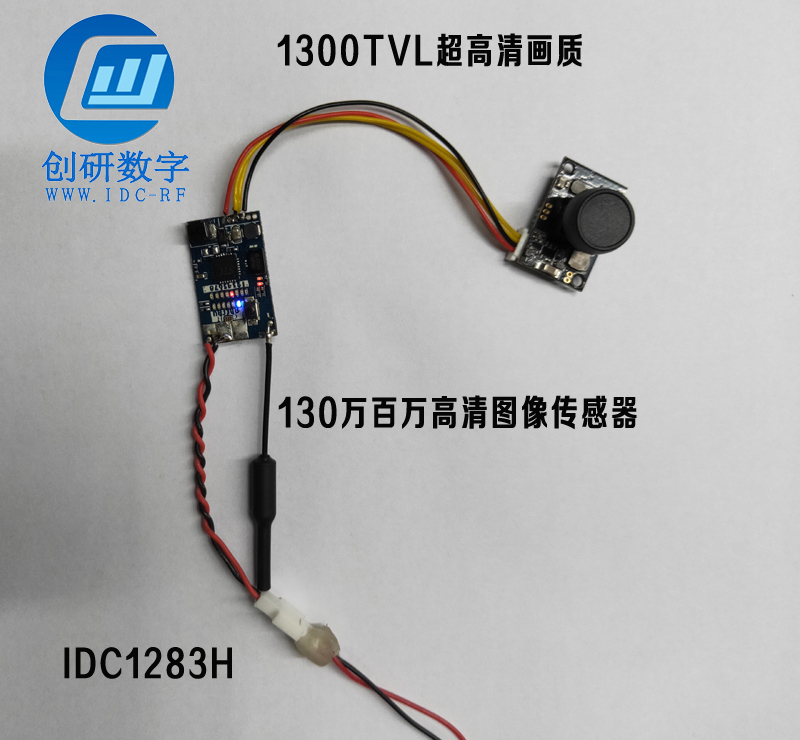

二.整機示意圖:

三.操作說明:

（1）顯示： 1 位數碼顯示 LED.CH 和 bands 相互轉換顯示時間 2s。

（2）操作方法：上電默認頻點是 b2， 短按按鍵可調節 channel　1-8; 長按鍵 2s ,U指示燈閃爍后放開，可調節 bands　Ａ－H；長按鍵 5s ,U指示燈閃爍熄滅后放開，可調節功率Pit Mode-- 25mW-200mW。

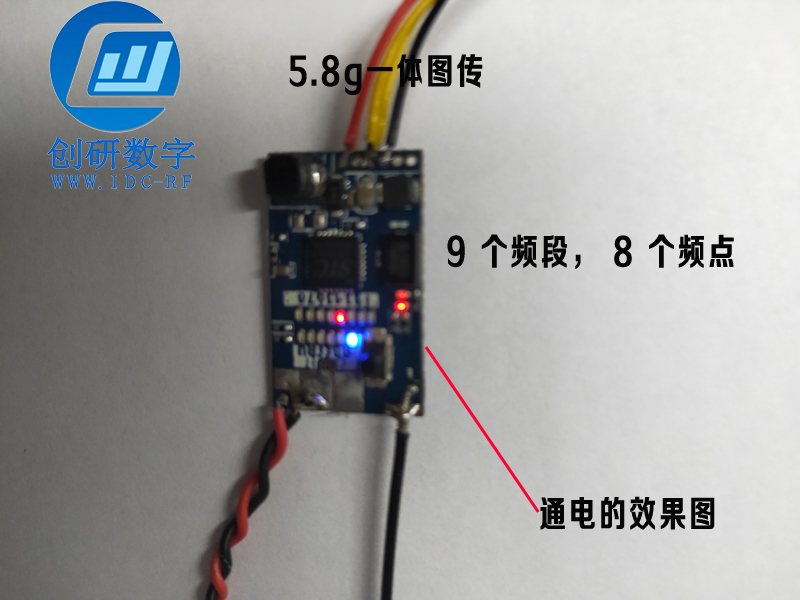

 (3)LED顯示圖：“測試一下實物拍照或處理一下

（4）頻段表：

{5865,5845,5825,5805,5785,5765,5745,5725},//A頻段

{5733,5725,5771,5790,5809,5828,5847,5866},//b頻段

{5705,5685,5665,5645,5885,5905,5925,5945},//E頻段

{5740,5760,5780,5800,5820,5840,5860,5880},//F頻段

{5658,5695,5732,5769,5806,5843,5880,5917},//r頻段

{5325,5348,5366,5384,5402,5420,5438,5456},//U頻段

{5474,5492,5510,5528,5546,5564,5582,5600},//o頻段

{5333,5373,5413,5453,5493,5533,5573,5613},//L頻段

{5653,5693,5733,5773,5813,5853,5893,5933},//H頻段

//72個頻段數據值【國際排列-全】

（5）頻道有記憶功能。
