AHD高清無線圖傳錄像機模塊 DVR816

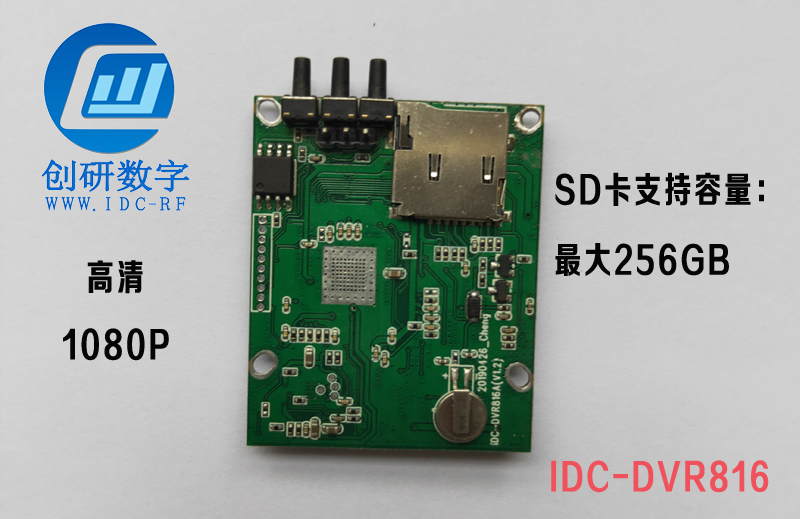

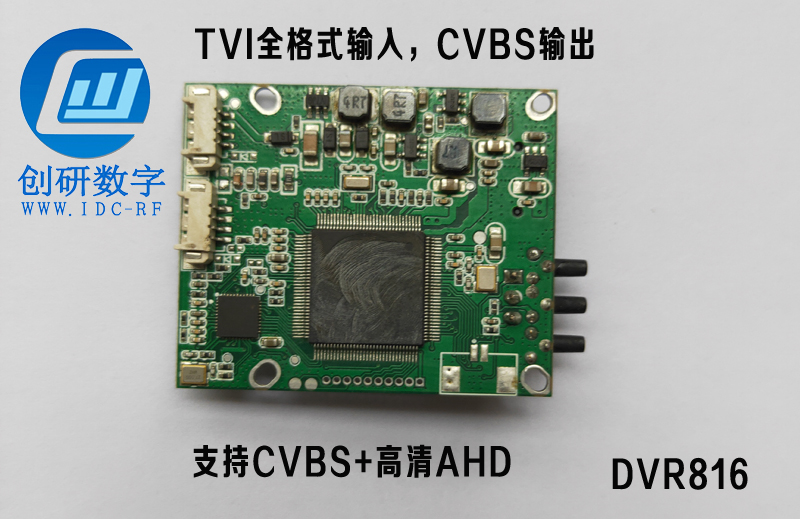

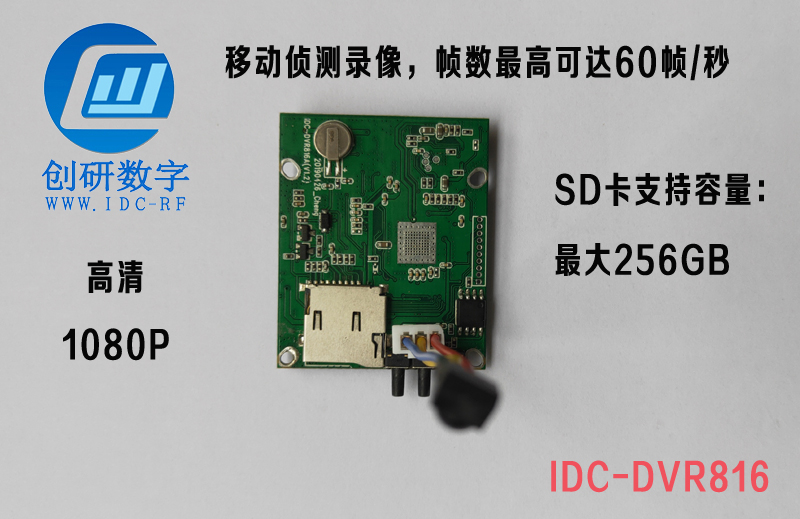

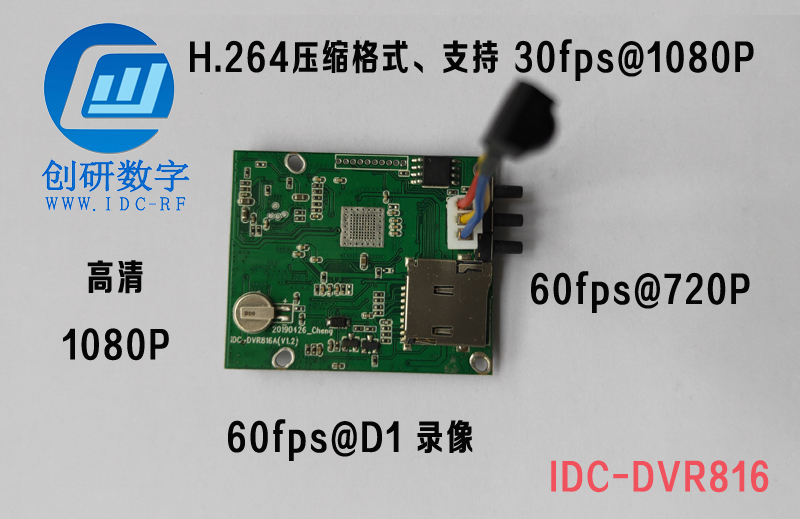

⒈產品簡介：

IDC-DVR816是一款高性能高清數字錄像模塊，模塊大小僅有38x46mm，該機采用H264視頻壓縮技術，單通道清晰度達AHD 1080P，最高可達30fps,是一款真正全實時、高清晰、低功耗、易操作、超小型的專業數字FPV錄像模塊。該機最大支持256GB的SD卡，錄制好的影像文件直接存儲在SD卡中。用戶可以隨時在電視機、監視器查看，也可以將SD卡的影像文件存儲在電腦里。

⒉功能說明：

  1.最大支持256G SD卡，連續錄像在最高畫質下 30fps@1080P,

      60fps@720P, 60fps@D1

   2.文件存儲方式錄滿自動循環覆蓋

   3.支持多種錄像畫質選擇，支持移動偵測錄像，存儲時間更靈活。

   4.錄像打包片段可選3/5/10分鐘，進行打包存儲

   5.支持錄像時間和日期顯示。

   6.實時輸入AHD 1080P向下兼容，音頻輸入 ，錄像狀態支持AVout,

      回放支持AVout。

   7.支持NTSC/PAL兩種視頻制式輸出，菜單切換。

   9.支持中（簡體）、英文兩種語言顯示

   10.DVR支持斷電保存時間。瞬間斷電保存錄像文件到SD卡上。

     11。支持紅外搖控和3按鍵回看功能。（按鍵功能參考原樣品）。

⒊技術參數：

    工作電壓：DC6-36V

 工作電流：280mA

    工作溫度：-10C+70C

最大SD卡容量：256GB

視頻壓縮格式：H264

錄像清晰度：1080P/30fps (1920X1080)、HD/60fps (1280*720),D1(720X576) /60fps

錄像每秒楨數：30fps 60fps可選

   輸入輸出阻抗：75R TYP-P

                                 DVR816移動偵測攝像機

一． 前言：

感謝您購買本公司出品的攝像機產品，在使用本數碼產品之前，請認真閱讀本說明書。當您開始使用本產品時，我們認為您已經認真閱讀了本說明書。本使用說明書的所有內容均是通過本公司細心編寫，如有任何印刷錯漏或翻譯錯誤望廣大用戶諒解。因本機軟件可以升級，當涉及內容有所改變時，恕不另行通知。

二． 注意事項：

1. 不要將本產品與其他物體撞擊，否則本產品的玻璃或內部結構會導致?lián)p壞；

2. TF卡插入、拔出時均要注意關機操作，因為插拔卡時電流很大，會引起產品不可預測的損壞；

3. 將本機設置為循環錄制時，由于TF卡容量和長時間工作的原因，前期錄制的圖像文件將被刪除，在TF卡容量允許的情況下保留最新時間的文件。

三． 產品特點：

1． 本產品圖像直接采用視頻CVBS輸出；

2． 支持高清HD,SD畫質選擇；

3． 支持TF256G TF卡（TF卡由用戶自行選配）；

4． 移動偵測圖像錄制視頻

5． 循環錄制與不循環錄制進行選擇設置；

6． 本機視頻具有P制與N制選擇輸出；

7． 本機夜視距離10米以上；

8． 支持本機回放所錄制的圖像文件；

9． 更新時間自動記憶；

10． 本機錄制的圖像文件在電腦上可進行直接播放。

11． 可采用遙控器進行設置和回放

四． 遙控器介紹：

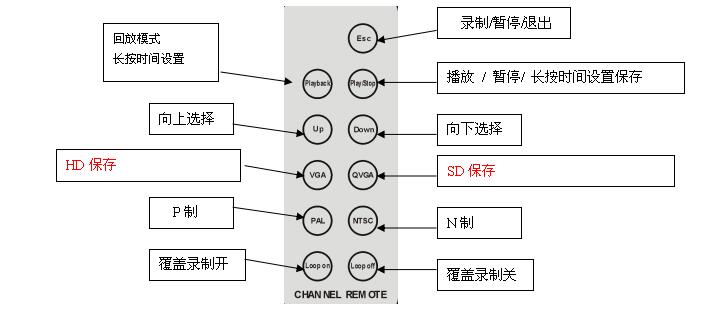

 1．遙控器按鍵介紹：

2．遙控器操作介紹：

(1) 使用遙控器前請拔掉遙控器后面的電池絕緣片；

(2) 采用遙控器設置首先按一次“ESC”鍵，在3秒鐘按其他功能鍵才會有效，而且每按一次按鍵后，需要在3秒鐘內接著按其他按鍵才會有效，否則就需要重新按“ESC”鍵后3秒鐘內操作其他功能按鍵；

(3) 按“Playback”鍵后進入回放模式，選擇回放所錄制的視頻文件進行播放。這時“UP”、“Down”、“Play / Stop”三個鍵在進入回放模式才會有效；

(4) 設置“VGA”、“QVGA”、“PAL”、“NTSC”、“Loop on”、“Loop off”功能，直接在按“ESC”后3秒鐘內進行操作，每操作一個按鍵后請在3秒鐘內進行其他功能按鍵的操作；

(5) 本遙控器信號是采用紅外線進行傳輸，使用時請對準攝像機鏡頭，有效距離在5米以內，晚上有效距離在3米以內；

新增：

格式化卡菜單界面：在播放界面下UP+UP+DOWN+DOWN+PAL

PAL為確定 ESC為返回桌面。

時間設置界面：長按play/back進入時間設置界面

PLAY/back短按為向右循環選擇

UP短按+  DOWN短按-

VGA短按向下循環

Play/stop確定退出

ESC不確定退出

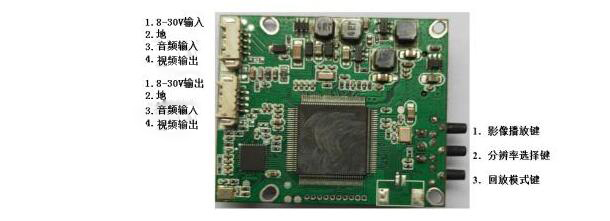

五． 產品功能鍵介紹：

1．影像播放鍵：Play/Esc

(1) 在錄制過程中短按停止錄像3秒鐘；回放模式時, 短按播放/暫停 。

(2) 在回放模式時, 長按退出回放模式；

(3) 插入升級卡，長按系統升級，完成再斷電重啟。

2．分辨率選擇鍵：Resolution/Up

(1) 短按, 影像分辨率切換,有圖標（SD/HD)提示，注意在錄制情況不能切換。

(2) 長按, TV的N/P模式切換.有圖標提示，注意在錄制情況不能切換。

(3) 回放模式時, 查看上一張影像。

(4) 長按時間設置保存

3．回放模式鍵：Playback/Down

(1)短按, 進入回放模式；

(2)長按, 選擇是否關閉循環覆蓋功能.有圖標（OFF/ON)提示，默認為自動循環覆蓋.；注意在錄制情況下不能切換。

(3)在回放模式時,  查看下一張影像。

新增：

格式化按鍵界面：連按Resolution/Up 5次進入，Play/Esc確定

時間設置界面進入：無卡下，長按ESC/PLAY進入時間界面

ESC/PLAY短按為向右循環選擇，長按為向下循環選擇

resolution短按-長按為確定退出

playback/Down短按+長按為不確定退出

六． 產品操作步驟：

1． 首先準備一張TF卡，在電腦上把TF卡內所有文件刪除，然后在TF卡上建一個時間更新的txt格式文件，文件名更改為：SET_TIME.txt，打開文件建立當前需要更新的時間，格式為(必須一致)：2011/01/01 12:01:01進行保存,攝像機斷電10小時以上需要重新設定時間，按住“Play/Esc“鍵開機產品自動更新TF卡內設置的相應時間。新增（當SD卡有更新文件時,長按啟動更新）

2． 打開本產品包裝盒，取出主機將TF插入本機的TF卡槽內。

3． 取出配置的直流12V/1A電源插在插座上，再將12V/1A電源的插頭與主機電源接口連接，本產品將自動開機，開機后自動更新時間，更新完成后會自動刪除那個TXT格式文件。（圖片）

4． 將配置的視頻線一端與產品視頻輸出接口連接好，另一端再連接到監視器上就可以顯示攝像機所攝取的畫面，此時可以根據自己的需要對產品進行設置。本產品默認設置為：視頻制式為P制；存儲為自動循環覆蓋，在監視器可以看到相應的提示。（圖片）

5． 本機通電后自動進入移動偵測錄像狀態，短按Play/Esc鍵停止錄像并保存文件，在3秒鐘內短按Resolution/Up鍵，執行影像分辨率VGA和QVGA切換操作設置，介面有相應圖標提示；長按Resolution/Up鍵，執行圖像視頻P制與N制模式切換操作設置，介面有相應圖標提示。（圖片）

6． 在移動偵測錄像狀態中，短按Play/Esc鍵停止錄像并保存文件后，3秒鐘內Playback/Down鍵，執行選擇是否關閉或打開循環覆蓋錄制操作設置，介面有相應圖標提示。（圖片）

7． 設置完成產品會本機自動保存，斷電后將本產品安裝到需要監控的理想位置，連接好產品電源和視頻線，產品安裝完成。
