5.8G無線圖傳模塊轉手機WIFI中繼器無線模組一體機

所屬分類： 無線車載方案
點擊次數：
發布日期： 2019/10/22
在線詢價

詳細介紹

IDC-588G-WiFi是一款高性能、低功耗、體積小的5.8G FPV圖像信號轉成WiFI手機視頻的模組，符合IEEE802.11N標準，并向下兼容IEEE802.11B/G標準，支持IEEE802.11i安全協議，以及IEEE802.11e 標準服務質量。其極高的兼容性，能夠快速、方便的與無線設備互相聯通，支持最新的64/128位WEP 數據加密，支持WPA-PSK/WPA2-PSK,WPA/WPA2安全機制，提供AP模式。在AP模式下可實現終端和客戶端之間的點對點通信，支持視頻同步傳輸.

按鍵說明

按鍵說明：
名稱	KEY-				KEY+
1	短按一次按鍵,更改頻道數 8to 1				短按一次按鍵,更改頻道數 1 to 8
2	長按按鍵 2秒進入頻率組設置或退出頻率組設置進入頻率設置后短按按鍵更改頻率組，從E到A.				進入頻率設置后短按按鍵更改頻率組，從A到E
3	長按按鍵 5秒，一鍵搜頻。
頻率：長按按鍵 5秒，自動掃描40個頻點表中的信號，并切換到信號最好的頻點。
A1: 5.645G		B1: 5.740G	C1: 5.725G	D1: 5.733G		E1: 5.658G
A2: 5.665G		B2: 5.760G	C2: 5.745G	D2: 5.752G		E2: 5.695G
A3: 5.685G		B3: 5.780G	C3: 5.765G	D3: 5.771G		E3: 5.732G
A4: 5.705G		B4: 5.800G	C4: 5.785G	D4: 5.790G		E4: 5.769G
A5: 5.885G		B5: 5.820G	C5: 5.805G	D5: 5.809G		E5: 5.806 G
A6: 5.905G		B6: 5.840G	C6: 5.825G	D6: 5.828G		E6: 5.843G
A7: 5.925G		B7: 5.860G	C7: 5.845G	D7: 5.847G		E7: 5.880G
A8: 5.945G		B8: 5.880G	C8: 5.865G	D8: 5.866G		E8: 5.917G
1. 開機默認頻點：B1 2. 斷電保存當前頻點，開機后為斷電前頻點。 3. 數碼管顯示：如B 1，先顯示“B” 1秒，再顯示“1 ” 1秒依此循環。短按按鍵顯示數字，長按KEY-按鍵 2秒進入頻率組設置時，數碼管顯示B。無按鍵2S后返回頻點顯示。

2.應用領域

u遙控玩具、航模

u視頻監控

u可視化門鈴

u航拍

u智能家居

u魔術博弈

u醫用顯微鏡

u情具用品

u耳、鼻、口、皮膚內窺鏡

u電子眉毛筆。

u工業管道內窺鏡

3.主要特性

u符合802.11n標準，高達150Mbps的視頻及控制信號無線傳輸；

uGamma校正、色彩校正、自動壞點校正、自適應的3D/2D去噪、運動檢測&隱私屏蔽；

u支持去霧；

u采用高壓縮率視頻壓縮芯片控制數據速率增強傳輸距離；

u高集成設計，體積更小，功耗更低；

u支持深度睡眠和待機模式的低功耗操作；

u支持客戶端視頻同步傳輸；

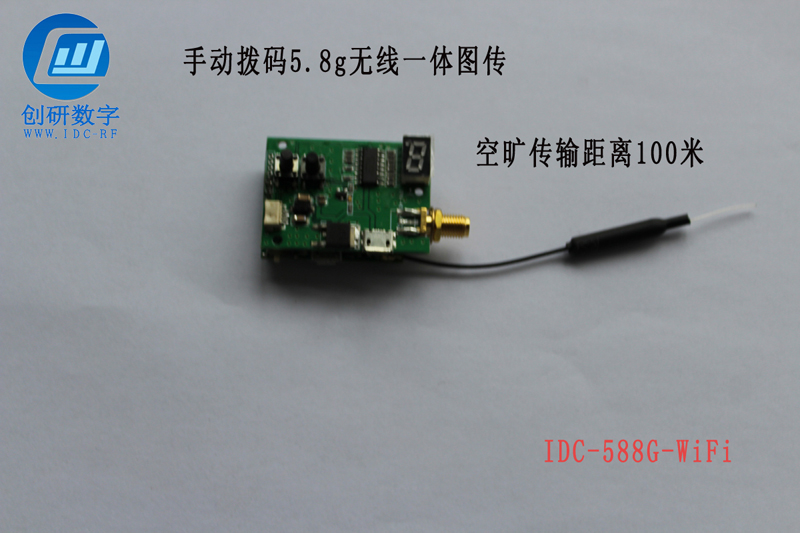

uW空曠傳輸距離100米；

u支持遠程儲存模式；

u支持單視頻錄制；

4.常規規格

硬件信息
名稱			IDC-588G-WiFi
接口類型			CIS/SD/UART/2S/AudioCodec
存儲格式			.H264

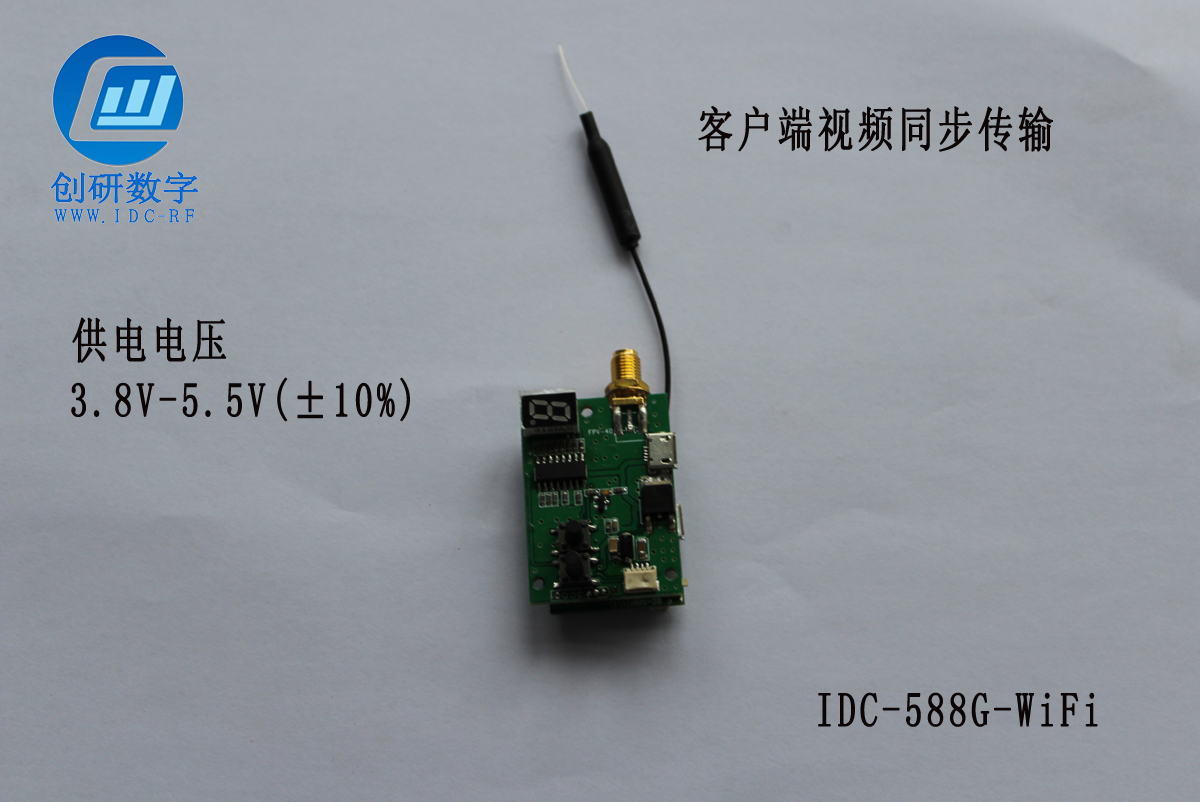

供電電壓			3.8V-5.5V(±10%)

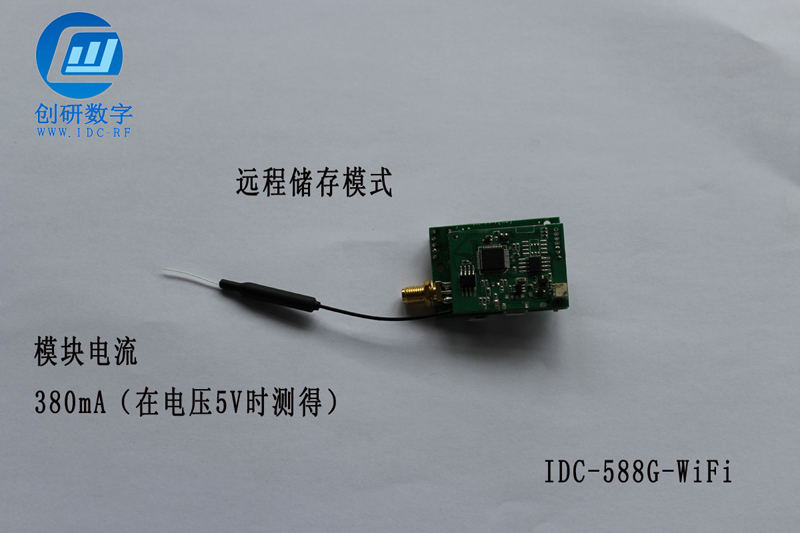

模塊電流			380mA（在電壓5V時測得）
視頻CIS 輸入			640x480p@25、數據位寬10bit、幀有效、行有效信號極性可配置

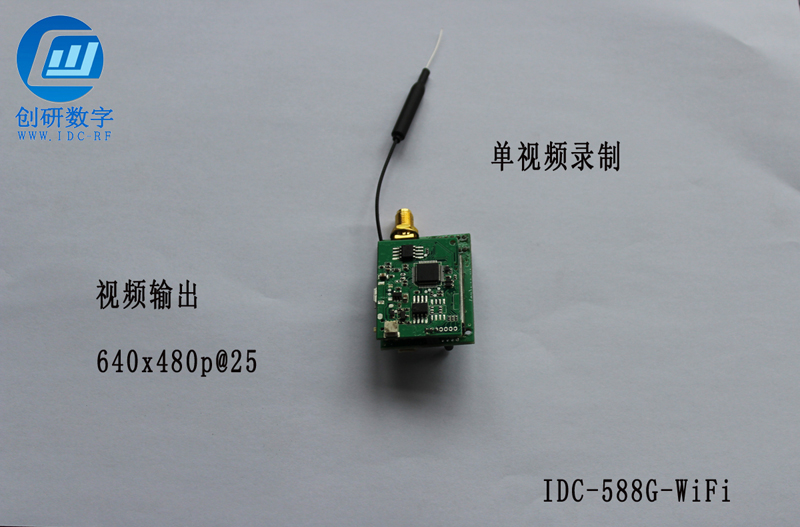

視頻輸出			640x480p@25
天線類型			外置天線
產品尺寸			37.75mm(長)x18.85mm(寬)x5.6mm(高)
無線參數
協議/標準	IEEE802.11b,IEEE 802.11g,IEEE802.n(1T1RModes)
頻率范圍	2.400~2.4835GHz
頻道		1~11(美國,加拿大),1~13(歐洲),1~14(日本)
調制模式	·802.11b：DSSS(CCK,DQPSK,DBPSK) ·802.11g/n：OFDM (BPSK,QPSK,16QAM,64QAM)
發射功率	802.11b/g/n：17±1dbm
環境要求	·工作溫度:-10°C-60°C ·工作濕度：10%-90%RH無凝結;
