1.前  言

　　IDC-jkd888本安型信息礦燈（以下簡稱信息燈）屬于煤礦用防爆通信設備，為了使您能夠正確使用該設備，充分發揮設備的效能，請?jiān)谑褂们罢J(rèn)真閱讀本說明書，充分理解有關事項，尤其是說明書中用黑體字標示“警告” 、“注意”的部分。在使用過程中，請正確理解該設備的工作性能，嚴格按照操作規程進行。

本說明書由深圳市創研數字通訊有限公司修訂發布，內容解釋權歸深圳市創研數字通訊有限公司。深圳市創研數字通訊有限公司保留隨時對本說明書進行修改和編輯的權力，我們將把與用戶有關的修訂內容及時通知客戶。

產品執行標準：

GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》

GB3836.4-2010《爆炸性環境  第4部分：由本質安全型“i”保護的設備》

MT/T 1162.1-2011《礦燈 第1部分：通用要求》

MT/T 1162.4-2011《礦燈 第4部分：KL型礦燈》

MT/T1051-2007 《礦燈用鋰離子蓄電池》第4.4條

Q/YMDQ05-2020 《IDC-jkd888本安型信息礦燈》

深圳市創研數字通訊有限公司

　　2.概  述

　　IDC-jkd888本安型信息礦燈是專門為煤礦井下無線通信系統使用而設計的一款高性能信息礦燈。該終端為礦用本質安全型設備，產品執行標準為GB3836.1-2010、GB3836.4-2010、MT209-1990（抗干擾性及可靠性除外），防護等級為IP54，防爆型式為礦用本質安全型，防暴標志為Ex [ia] I Ma。

　　該終端設備攜帶方便，直接扣在井下人員的腰帶上；信息礦燈操作簡單，通過使用前簡單配置，即可配帶下礦，信息礦燈配有人員定位卡，作業過程中全程視頻記錄作業過程，或主動操作拍攝照片，作業人員升井后，操作信息礦燈聯網，自動上傳相關信息；后臺調度室可遠程控制信息礦燈進行拍照或者視頻對話；信息礦燈在聯網狀態下可實時對講；信息礦燈可緊急呼叫后臺調度室。信息礦燈平均功耗低，具有長待機時間。配有可充電的鋰離子電池，設備在需要充電時，直接將設備安裝在廠家配備的充電器上即可安全充電。

　　本產品型號應為IDC-jkd888本安型信息礦燈。

　　3.設備工作和貯運條件

　　3.1 設備工作條件

　　1）海拔不超過2000米；

　　2）環境溫度：-5～40℃；

　　3）大氣壓力：（80～106）kPa；

　　4）相對濕度：不大于95％（25℃）；

　　5）用于含有甲烷和煤塵等爆炸性混合物的礦井中。

　　3.2  設備貯運條件

　　1）高溫：＋60℃；

　　2）低溫：－40℃；

　　3）平均相對濕度：95％（25℃）；

　　4）振動：20m/s2；

　　5）沖擊：500 m/s2；

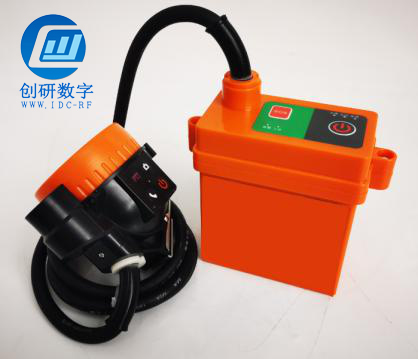

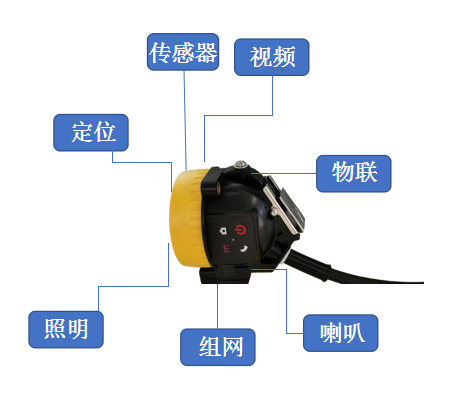

　　4.信息礦燈示意圖

　　5.使用說明

 　　產品特點：IDC-jkd888本安型信息礦燈（以下簡稱信息礦燈）是以鋰離子蓄電池為電源，采用LED光源照明的礦井下攜帶式照明燈具，同時有人員定位、攝像錄音、拍照、數據傳輸、緊急呼叫的功能；具有體積小、重量輕、免維護等特點。

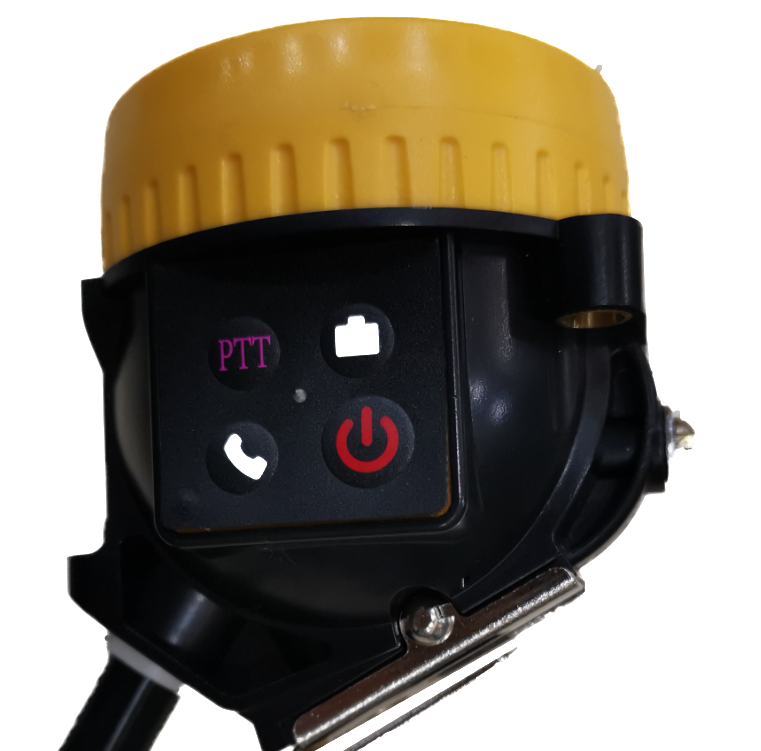

　　5.1常用功能說明

　　5.1.1  開關機鍵

　　關機狀態下長按鍵開機（語音提示：開機中請稍后&準備完畢可以開始使用了）；

　　開機狀態下長按鍵關機（提示音：正在關機），單擊開關燈；開機狀態下，短按，實現燈光變換；

　　5.1.2  連接鍵

　　雙擊，即開始搜尋礦燈配置器無線信號（語音提示：正在連接無線網絡）連接成功（語音提示：WiFi連接成功）后即可配置礦燈；雙擊，關閉

　　5.1.3  群呼功能

　　長按該按鍵，即開始組內對講；松開關閉

　　5.1.4  拍照鍵

　　點擊一下即可拍照（拍照提示音一聲）；長按啟動視頻錄像，再次長按關閉錄像。錄像狀態時，短按無效

　　5.1.5  上傳鍵

　　長按，自動連接wifi，自動呼叫至后臺管控平臺，長按掛斷，wifi自動關閉。

　　5.1.6  軟件支持

　　信息礦燈使用需要配合現場管控軟件以及設備后臺集中管理系統，可在安卓手機端以及PC端查看上傳的相關視頻與照片文件。

現場管控軟件：（詳見現場管控軟件使用說明）

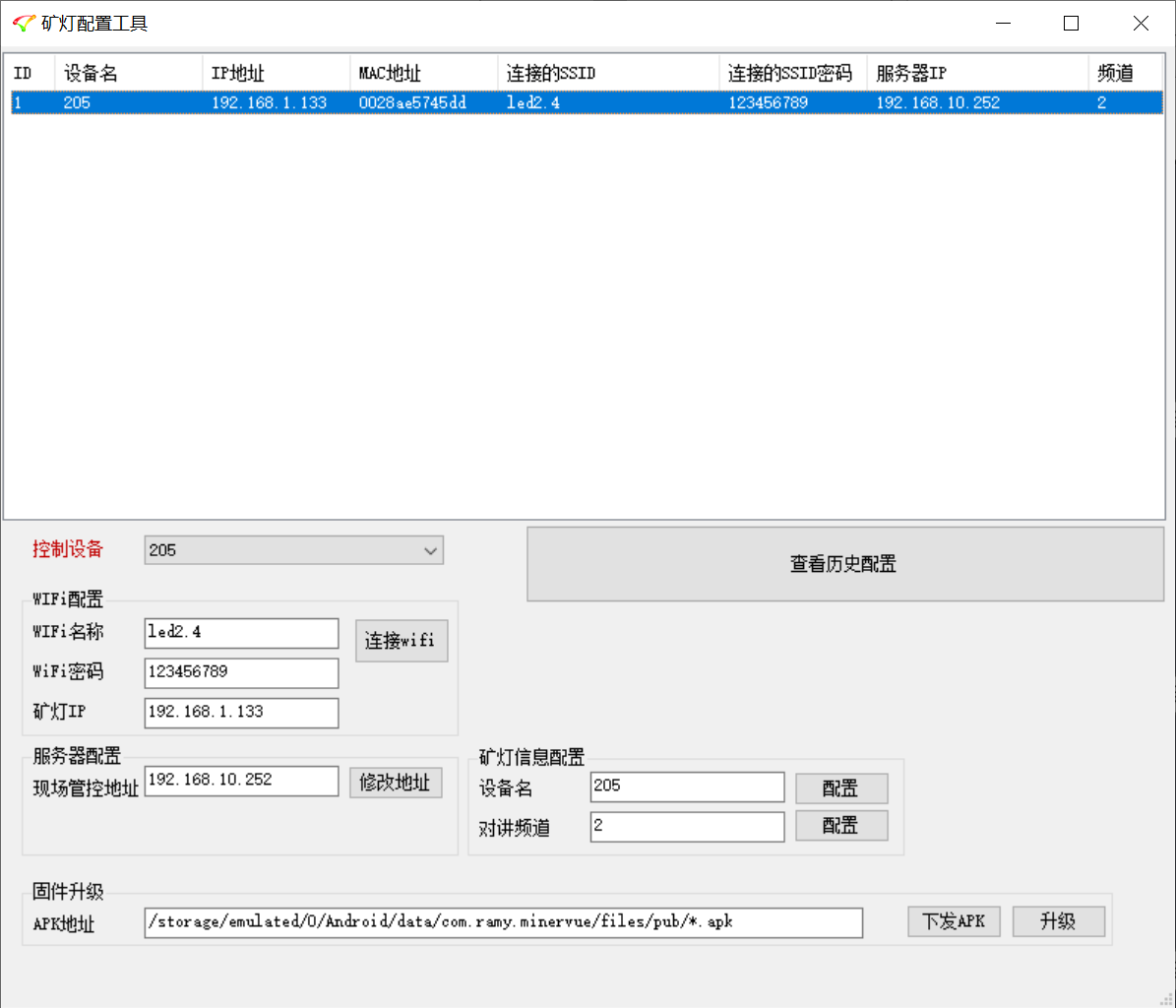

配置界面

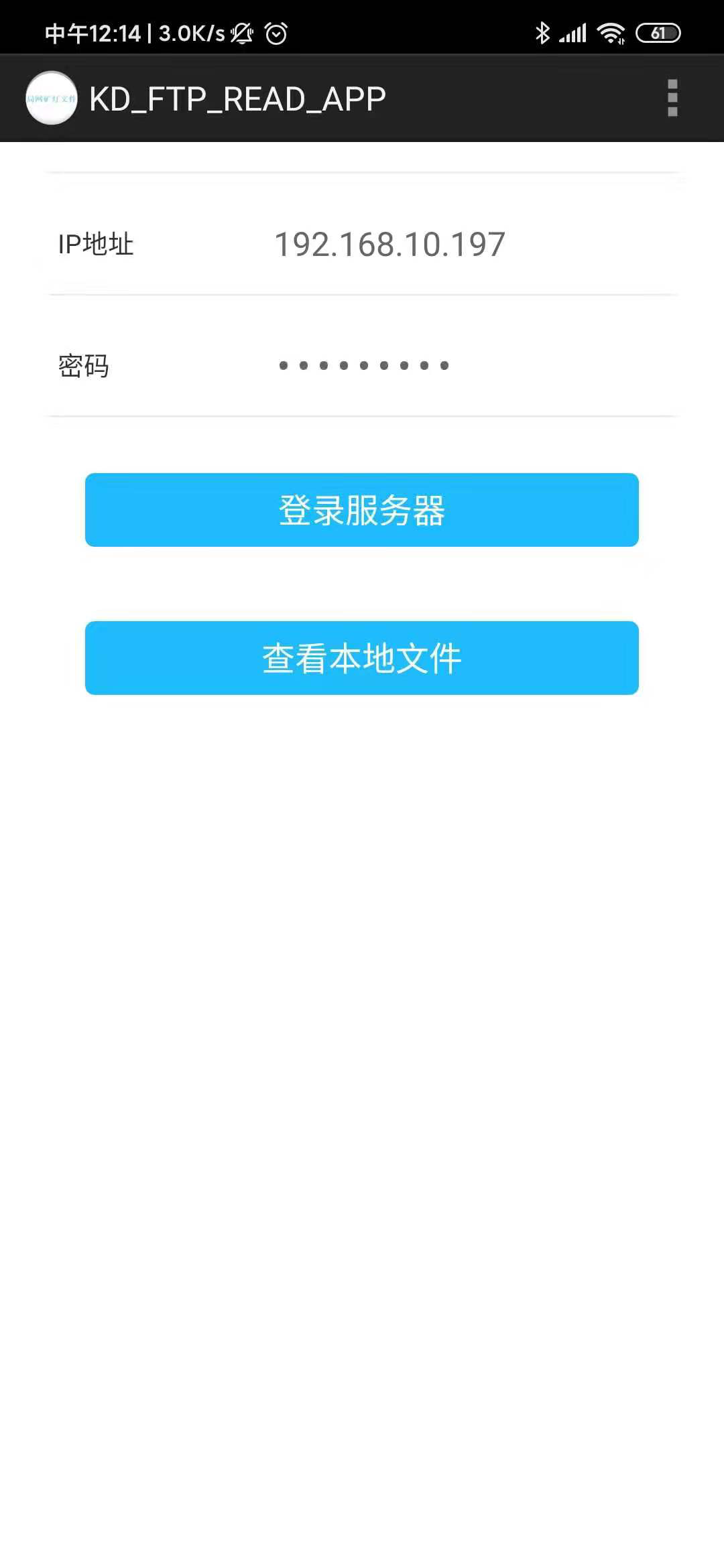

　　安卓手機端：下載安卓端APK，打開后輸入服務器IP地址與密碼登陸即可查看相關視頻與圖片。

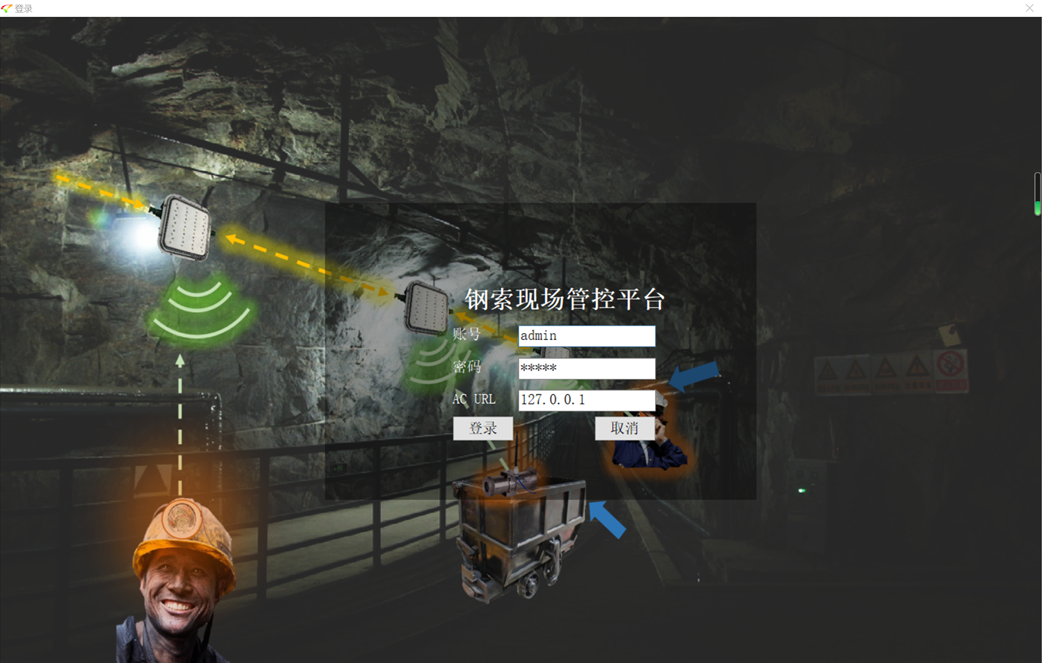

登錄與視頻查看界面

登錄與視頻查看界面

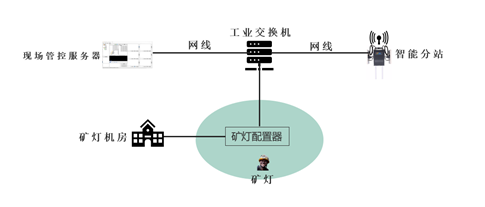

系統連接拓?fù)鋱D：信息礦燈配置與使用拓?fù)鋱D

方法一：

　　6.技術參數

　　IDC-jkd888本安型信息礦燈技術參數如下：

　　6.1 電氣性能

　　6.1.1  工作電壓：DC 3.7V；

　　6.1.2  信息礦燈最大工作電流≤650mA；

　　6.1.3  信息礦燈待機電流≤120mA；

　　6.1.4  本安參數：U0：4.2V  ；I0：3.0A

　　6.1.5  工作頻率： 2.4GHz～2.49Hz；

　　6.1.6  無線工作協議： IEEE802.11g；

　　6.1.7  調制方式： OFDM（802.11g）；

　　6.1.8  發射場強： 10dBm～16dBm；

　　6.1.9  接收靈敏度：-75dBm

　　6.1.10  通信距離：150m（無障礙）

　　6.1.11 通信信道數：13個信道

　　6.1.12 振鈴響度≥70DB

　　6.1.13 電池參數： 名稱：聚合物鋰電池（錳酸鋰）；

　　型號：YX/LPM10Ah/3.7V

　　規格：3.7V/10Ah；

　　本安參數 本安電壓：4.2V  本安電流：3.0A

　　6.2  照明部分

　　6.2.1  主光源發光強度：  ≥1cd

　　6.2.2  主光源額定電壓：   3.7V

　　6.2.3  主光源額定電流：   0.18A

　　6.2.4  有效工作時間：     ≥11h

　　6.2.5  錄像有效時間：     ≥8h

　　6.2.6  視頻分辨率：   640×480

　　6.3  物理特性

　　外形尺寸：117mm(L)*57mm(W)*121mm(H)。

照明部分

　　重    量：710 g；

　　防爆型式：礦用本質安全型；

　　防爆標志：Ex[ia] I Ma；

　　型    式：便攜式；

　　防水等級：IP54。

　　7. 標志、包裝、運輸和貯存

　　7.1 外殼標志

　　7.1.1產品標志

　　7.1.1.1 IDC-jkd888本安型信息礦燈應具有MA安全標志認證證書。

　　7.1.1.2電池槽中的產品信息應符合GB 3836.4-2010的規定，至少應包括以下內容：

　　a) 產品型號和名稱；

　　b) 安全標志編號；

　　c) 必要的技術參數（工作電壓、工作電流）；

　　d) 產品編號及出廠日期；

　　e) 制造廠名稱；

　　f) 防爆合格證號；

　　7.1.2包裝標志

　　7.1.2.1 包裝貯運標志應符合GB191-2017的規定。

　　7.1.2.2包裝箱外壁文字及標記至少有：

　　a) 制造廠名稱；

　　b) 制造廠地址；

　　c) 產品型號及名稱；

　　d) 凈重或毛重；

　　e) 必要的貯運標志。

　　7.2包裝

　　7.2.1  IDC-jkd888本安型信息礦燈的包裝方式應符合國家和行業的有關規定，并在相關標準中明確。

　　7.2.2  IDC-jkd888本安型信息礦燈隨機文件應包括：

　　a) 產品合格證；

　　b) 使用說明書；

　　c) 裝箱單；

　　d) 隨機備件、附件清單；

　　e) 其他必要的技術文件。

　　7.3 運輸

　　包裝后的 IDC-jkd888本安型信息礦燈在避免雨雪直接淋襲的條件下，可適用于水運、陸運及空運等各種運輸方式。

　　7.4貯存

　　包裝后的 IDC-jkd888本安型信息礦燈應能在溫度為-20℃～40℃，相對濕度不大于90%的環境中貯存12個月以上。

　　8.警告和注意事項

　　★ 使用前必須認真閱讀本說明書！

　　★ 嚴禁使用廠家配備以外的電池！

　　★ 維修時不得改變本安電路的元器件、規格型號和參數！

　　★ 嚴禁自行修理或拆卸電池！

　　★ 嚴禁在井下充電！

　　9.保養與維護

　　新電池可能是尚未充滿電的，建議您在使用時，一定將電池充足電后再使用。

　　請將電池遠離火源，勿在陽光下暴曬，因?yàn)闇囟冗^高會損壞電池并導致危險情況出現。

　　一般情況下，環境溫度超過45℃或低于-10℃時建議用戶不要充電。

　　未裝電池的情況下充電可能會導致信息礦燈損壞。

　　充電必須在井上進行。

　　廢舊電池集中回收，不許丟失。
