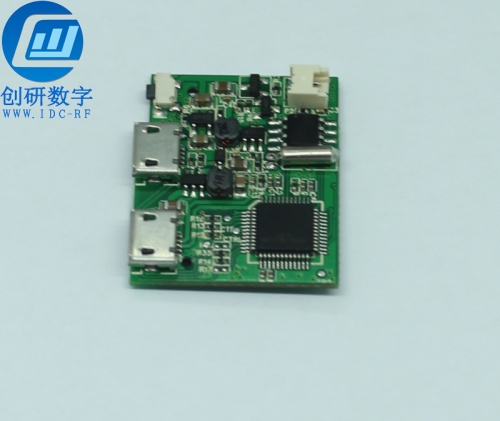

基于NVP6124的AHD 1080P高清FPV圖傳和車載及內窺鏡方案

項目要求：

2路AHD 1080P/720P模擬視頻輸入，還有兩路AV in輸入，一共四個畫面。

用nvp6124b來轉換后AV輸出或顯示屏輸出或HDMI輸出。應用于：

u遙控玩具、航模

u視頻監控

u可視化門鈴

u FPV航拍

u智能家居

u魔術博弈

u醫用顯微鏡

u情具用品

u耳、鼻、口、皮膚內窺鏡

u電子眉毛筆。

u工業管道內窺鏡

u可視釣魚

軟件初始化：

一、單分辨率視頻采集

在sample程序中，需要采集那種分辨率的攝像頭，只要對下面兩個寄存器的值進行配置；

typedef struct _nvp6124_chn_mode

{

unsigned char ch;

unsigned char vformat;

unsigned char chmode;

}nvp6124_chn_mode;

typedef struct _nvp6124_opt_mode

{unsigned char chipsel;

unsigned char portsel;

unsigned char portmode;

unsigned char chid;

}nvp6124_opt_mode;

其中兩個主要的參數；vformat，portsel 確定采集的分辨率，

960H： vformat = NVP6124_VI_SD；

portsel = NVP6124_OUTMODE_4MUX_SD；

720P:  vformat = NVP6124_VI_720P_2530；     portsel = NVP6124_OUTMODE_2MUX_HD；

1080P：vformat = NVP6124_VI_720P_2530；   portsel = NVP6124_OUTMODE_2MUX_FHD；

當你需要不同通道接不一樣的攝像頭的時候，就可以通過ch、vformat和portsel來確定接入攝像頭的分辨率；

二、自適應視頻采集1、攝像頭分辨率檢測

通過nvp6124對攝像頭分辨率進行檢測，這里獲取IOC_VDEC_GET_INPUT_VIDEO_FMT的值得到接入攝像頭的分辨率；

nvp6124_input_videofmt vfmt;

ioctl(fd, IOC_VDEC_GET_INPUT_VIDEO_FMT, &vi_fmt);

res = vi_fmt.getvideofmt[ch];

（1）res = 2 ,   960H  分辨率攝像頭

（2）res = 128 , 1080P 分辨率攝像頭

2、自適應參數配置

NVP sample程序，是不支持自適應采集的，需要對vformat，portsel的枚舉進行添加，nvp6124驅動中是有支持的， 只需要sample程序更新下面兩個枚舉就行；

enum

{

NVP6124_VI_SD = 0,           //960x576i(480)

NVP6124_VI_720P_2530,        //1280x720@25p(30)

NVP6124_VI_720P_5060,        //1280x720@50p(60)

NVP6124_VI_1080P_2530,        //1920x1080@25p(30)

NVP6124_VI_1920H,            //1920x576i(480)

NVP6124_VI_720H,            //720x576i(480)

NVP6124_VI_1280H,            //1280x576i(480)

NVP6124_VI_1440H,            //1440x576i(480)

NVP6124_VI_960H2EX,           //3840x576i(480)

NVP6124_VI_HDEX,            //2560x720@25p(30)

NVP6124_VI_BUTT

};

typedef enum sample_vi_6124_mux_e

{

NVP6124_OUTMODE_1MUX_SD = 0,

NVP6124_OUTMODE_1MUX_FHD,

NVP6124_OUTMODE_2MUX_SD,

NVP6124_OUTMODE_2MUX_FHD_X,

NVP6124_OUTMODE_4MUX_SD,

NVP6124_OUTMODE_4MUX_HD_X,

NVP6124_OUTMODE_4MUX_HD,

NVP6124_OUTMODE_2MUX_FHD,

NVP6124_OUTMODE_1MUX_HD_X,

NVP6124_OUTMODE_1MUX_FHD_X,

NVP6124_OUTMODE_4MUX_FHD_X,

NVP6124_OUTMODE_4MUX_MIX,

NVP6124_OUTMODE_2MUX_MIX,

NVP6124_OUTMODE_BUTT

}SAMPLE_VI_6124_MUX_E;

如果需要自適應，需要設置 vformat = NVP6124_OUTMODE_4MUX_MIX；

960H： portsel = NVP6124_VI_960H2EX；

720P: portsel = NVP6124_VI_HDEX；

1080P：portsel = NVP6124_VI_1080P_2530；

通過不同分辨率，設置對應portsel的值，這里是SAMPLE_VI_MODE_8_1080P模式下portsel的值，但是HIS3520Dv300有個比較惡心的點，一個AD只支持2路1080P,所以如果需要使用2個AD接8路720P，在SAMPLE_VI_MODE_8_720P模式下，portsel的值應該按照下面的值設置：

960H： portsel = NVP6124_VI_1920H；

720P:portsel = NVP6124_VI_720P_2530；

1080P：portsel = NVP6124_VI_1080P_2530；

3、實時檢測

上面兩步可以實現對接入攝像頭的檢測和采集，但是如果所有參數都設置完成，中間需要插拔攝像頭換成不同分辨率的攝像頭時，攝像頭數據就不能采集了，這時需要實時檢測攝像頭分辨率，如果分辨率改變了，需要重新初始化和配置參數；這里vformat，portsel的值需要重新配置，還有需要重新設置VI通道屬性HI_MPI_VI_SetChnAttr，啟用VI通道HI_MPI_VI_EnableChn，當然，由于之前已經啟用過VI通道，需要先禁用HI_MPI_VI_DisableChn，再啟用。

4、內存VB配置

當設置MPP視頻緩存池屬性HI_MPI_VB_SetConf時，需要通過分辨率配置MPP視頻緩存池的大小，一般的做法按照最大分辨率分配就行，如果在自適應情況下，需要接1080P攝像頭，那么按照1920x1080去分配VB緩存大小就行，因為接其他分辨率分配VB緩存大小肯定小于1920x1080，所以按照最大分配肯定是可以的，但是如果你的內存比較小，直接使用1920x1080會浪費內存，那么可以給不同分辨率分配不同的VB塊，VB緩沖池在使用過程中，是從小往大使用的；這里特別注意的一點，自適應1080P模式下960H的采集分辨率NVP6124_VI_960H2EX（3840*576）大于1080P采集的分辨率NVP6124_VI_1080P_2530（1920 * 1080），所以分配VB最大的緩沖塊應該是3840*576；這里多測試，查看cat /proc/umap/vb 值，就可以找到VB塊分配的規律。

5.總結：

nvp6124b的驅動在原廠給的sdk包里已經有了，直接復制過來即可。

兩路視頻的話是要對應兩個驅動的，才能注冊出兩個/dev/video節點出來，所以復制一份同樣的驅動代碼重新命名為nvp6124bnew.c即可，把里面的名字改一下。sys_config.fex中的攝像頭配置，第二路的i2c地址不要寫0x060了，隨便寫一個其他的，否則注冊失敗，y因為i2c驅動不允一個adapter上兩個同地址設備，然后在nvp6124bnew.c的讀寫中再把client->addr賦值為0x60>>1即可，這樣就可以繞開該問題了。

注冊成功的話會出現/dev/video2, /dev/video3連個節點

兩份驅動中都是cfg->flags = CLK_POL | CSI_CH_0; 沒有用到CSI_CH_1

可以在vfe.c中打印isr_irq,首先要有中斷過來

測量6124b的 vclk1和vclk2應該為74M的波形

測量8根數據腳，正確的波形如下:

代碼中寄存器0xb8可以查看4路視頻是否有信號輸入, 0表示有信號，1表示無信號，如如果兩路視頻都插入那么應該打印的時0x0c

有幾塊板子一個視頻預覽黑屏，另一個沒有中斷過來，預覽時藍色，用示波器測量視頻輸入都有信號，死活找不到原因，0xb8寄存器打印的值時0x0d,后來發現時視頻輸入短有個電容出問題了，更換即可

上述都沒問題的話，在app中即可出現4畫面預覽
