首先在這感謝國外RCgroups的無私分享，讓我們有了折騰和學習的樂趣，在此，奉上開源鏈接：http://www.rcgroups.com/forums/showthread.php?t=2477752

國外開源的這個接收機，40個接收頻道，該項目是在arduino的基礎開發的，接收模塊是RX5808，在老外的GitHub上，有兩個方案，TVOUT方案以及OLED方案。方案一：TVOUT方案有點是直接可以在顯示屏上面顯示圖傳信息，缺點就是沒法疊加到圖像上，需要一個開關在TVOUT和圖像之間切換！方案二：OLED方案就不多說了，就是在板子上接一個OLED顯示屏，把圖傳相關的信息顯示到OLED屏幕上！
需要準備的材料：
arduino一個（無論mini，nano，還是UNO，只要單片機是mega328的就行）
RX5808模塊
i2c通訊OLED一個（如果采用方案一的話就不需要）
CD4066
電阻，電容，開關等

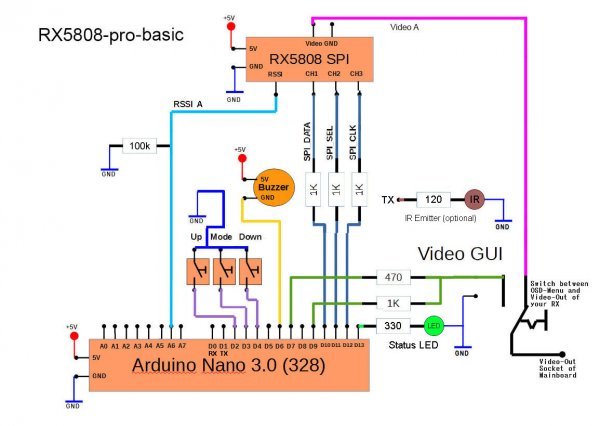

圖一是最簡單的方案一，單接收模塊

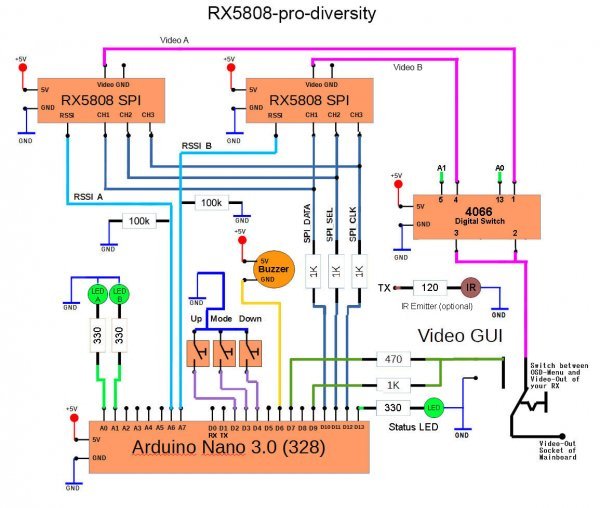

圖二是方案一雙接收模塊

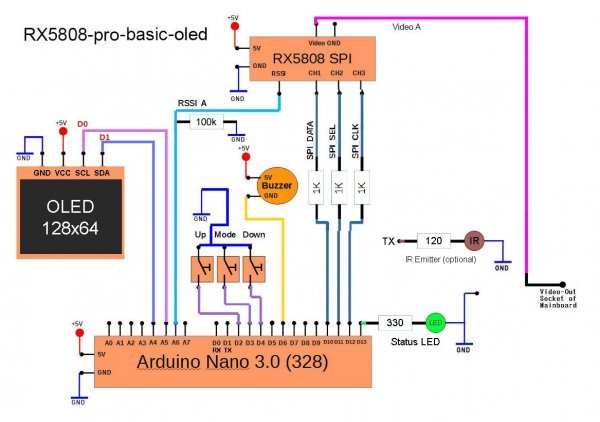

圖三是方案二單接收模塊

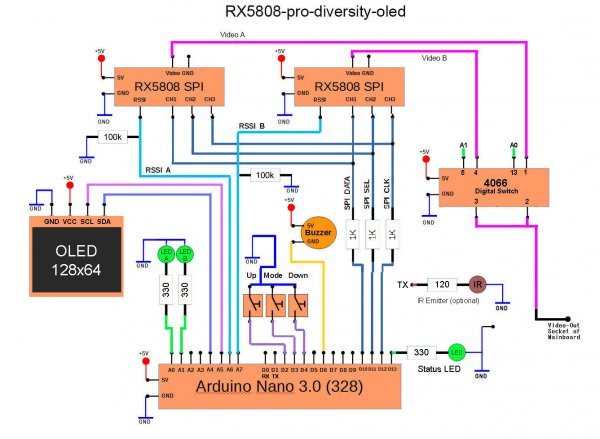

圖四是方案二雙接收模塊

附完原理圖后，給大家分析下整個方案原理：

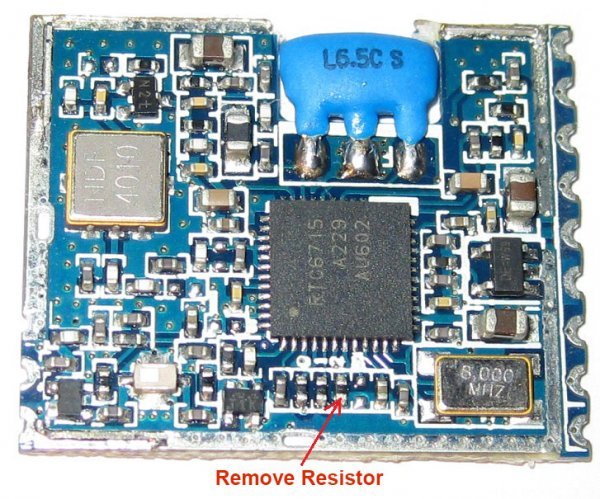

有人會問，RX5808接收模塊只是8通道啊，為何能有40個頻道？秘密在下圖

其實RX5808模塊是支持單片機的SPI通訊的，通過單片機給模塊十六位的通訊碼，就可以實現不同頻率頻道，理論上是只要在這個范圍內，多少個通道都可以（個人感覺沒意義，而且目前的40個頻道還有串頻的）
接下來，就是如何實現自動搜頻，

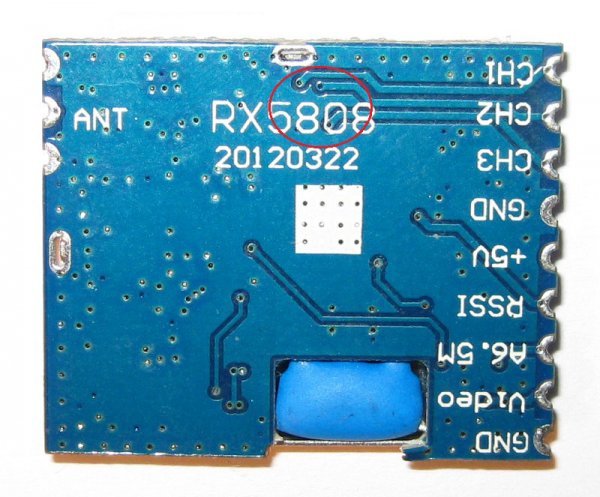

 大家請看這幅圖，有一個引腳是RSSI信號，原理就是單片機識別這個rssi信號，當通道正確的時候，rssi信號強度值最大，此時，單片機就判斷通道正確，停止掃頻！
對于雙集接收模塊如何切換呢，原理也很簡單，根據上面圖二和圖四可以看出，單片機分別識別兩個模塊的rssi信號，那個信號最強，就通過CD4066切換到相應模塊的視頻輸出！


整個項目的原理，基本就是這么多，很簡單的方案，沒有多復雜！


具體代碼改寫，可以參考GitHub上面給的，選擇方案一還是方案二：https://github.com/sheaivey/rx58 ... led-arduino-nano.md
PS：方案一和方案二不能同時使用，只能二選一

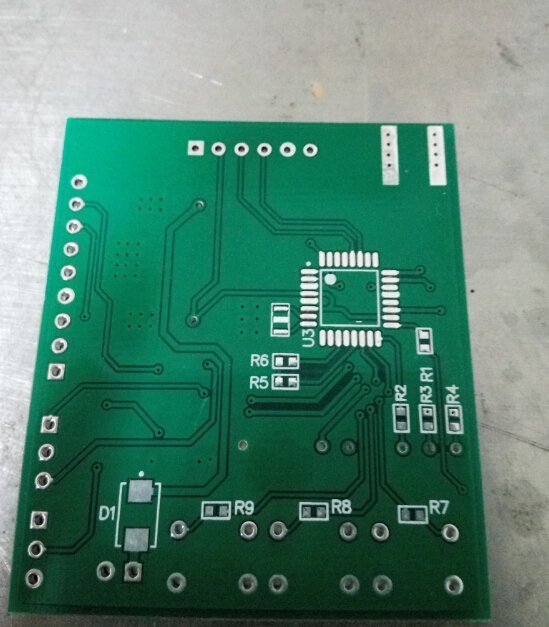

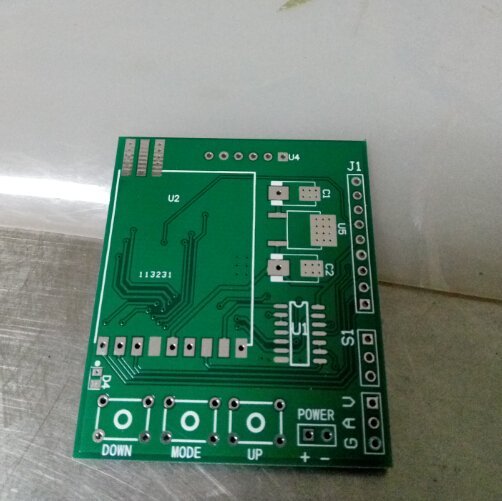

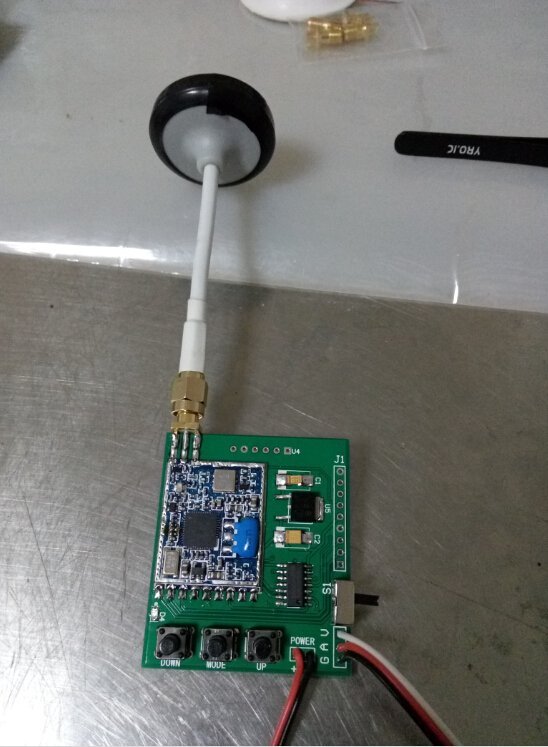

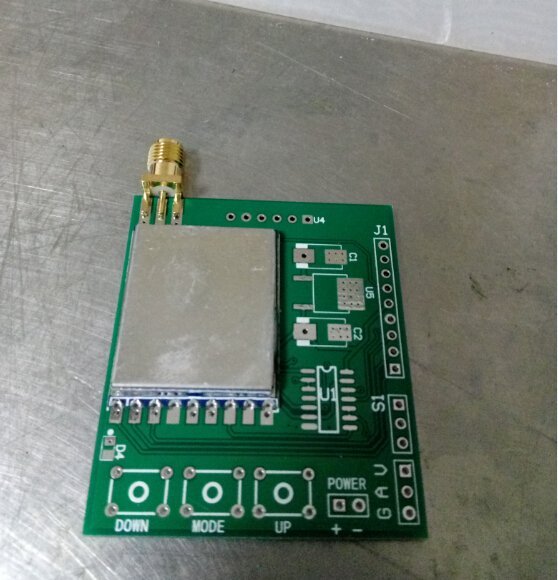

附上幾張自己做的接收機：
