1.Transmitter power 發射功率

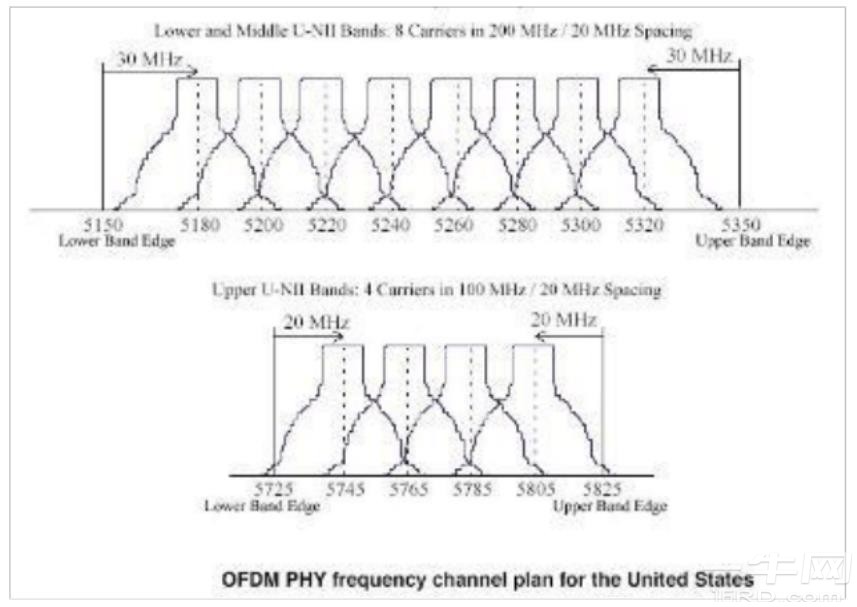

IEEE 802.11a(5GHz), 信道的中心頻率 =5000+5x信道號 (MHz)。

1) 11b/g/a ，20M帶寬 11n、40M帶寬 11n 發射功率無統一國際標準，每個國家或地區按照實際情況制定標準。一般來說，北美最大功率<=30dBm，中國和歐洲國家最大功率 <=20dBm，日本最大功率則<=20dBm 。
2) 發射功率是待測無發送無線信號強度的大小，在滿足頻譜模板和EVM指標前提下，其發射功率越大說明其線性度越好，在實際應用中則表現為無線覆蓋范圍更大。
3) 測量發射功率可以用功率計、 矢量信號分析儀器和專用的 wifi 的測試以 IQview/nXn 。

2.Transmit SPECtrum Mask 發送信號頻譜模板

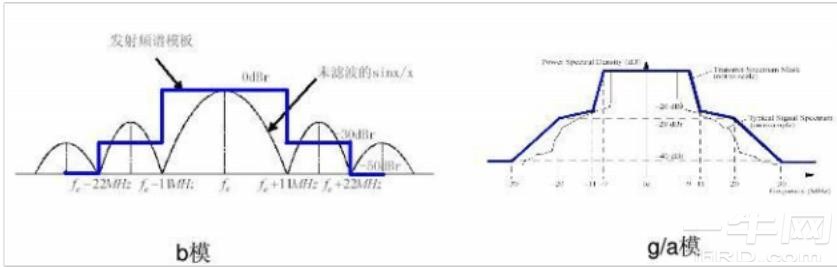

1) 使待測物工作于發射狀態， 用矢量信號分析儀或?qū)Ｓ玫?WIFI 的測試 IQview/nXn 觀察其波形， 按照規則繪制頻譜模板如下， 在發射功率滿足要求的前提下，頻譜低于模板為合格，余量越大說明其產品性能越好 11b/g/n 設備設置如下：
(Span 110MHz、RBW(分辨率帶寬 ) 100KHz 、VBW(視頻帶寬 ) 100KHz(11b) 、VBW(視頻帶寬) 30KHz(11a/g/n) 、Sweep time 500ms) 。

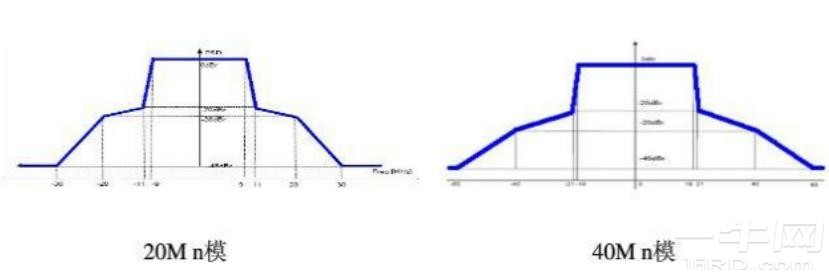

2) 20M帶寬 11n，40M帶寬 11n 發射功率頻譜模板：

3) 無線頻譜模板用于測試產品發送信號時在其相鄰信道的干擾度。

3.Frequency Error 頻率誤差
1) 頻率誤差表征是射頻信號偏離該信號所處信道中心頻率的大小，通常單位為 ppm。
2) 測試誤差要求： <25ppm(802.11b) ；<20ppm(802.11g/a/n) （Span 50K， RBW 1kHz, VBW 1kHz, Sweep time 50ms or AUTO ）
3) 頻率誤差越小越好，實際上頻率誤差取決于產品所選用的晶振，晶振誤差與頻率誤差一致，因此在晶振選型上要將性能與成本折中考慮。

4.EVM 矢量誤差幅度

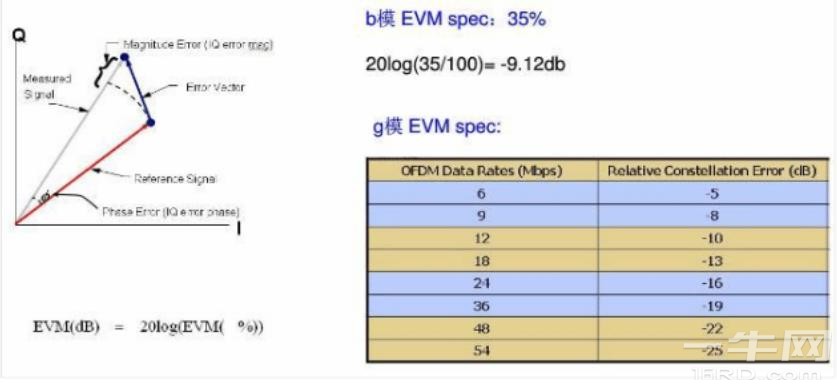

1) EVM是 Error Vector Magnitude 的縮寫，是一個給定時刻理想無誤差基準信號與實際發射信號的向量差：

2) 一般來說， WIFI 發射信號在線性工作區間之外，其 EVM的指標會初步惡化。線性度良好的 WIFI 設備，其 EVM則相對良好。 EVM是一個非常重要的指標，是衡量 WIFI 信號好壞的一項指標。
3) 實際應用中，我們可以在 EVM和發射功率上面做折中，適當?shù)慕档桶l(fā)射功率有利于提高 EVM的性能。

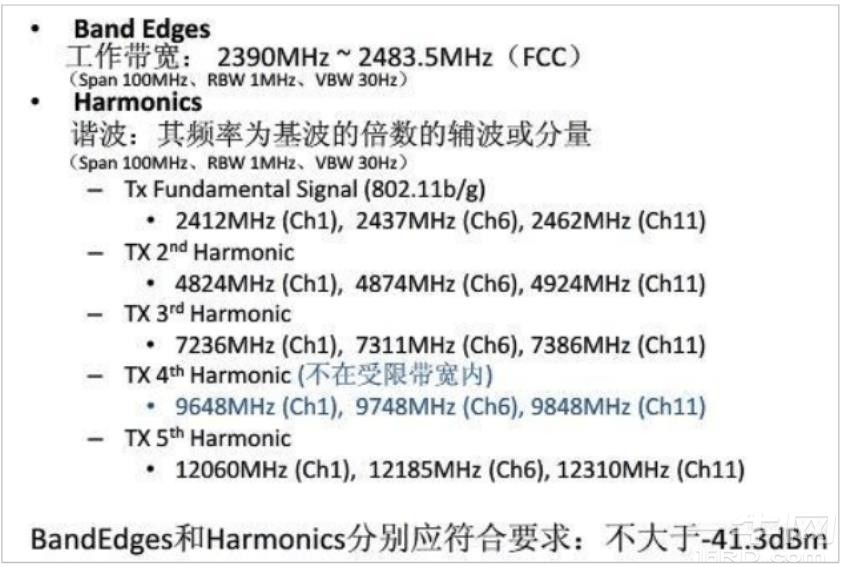

5.Band EDGEs and harmonics 頻帶邊緣以及諧波


6.Spectral Flatness 頻譜平坦度

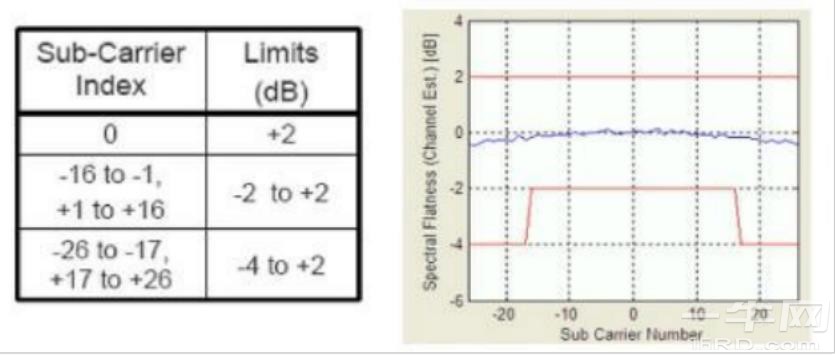

1) 平坦度表示待測信號在其所處信道內，功率平坦的程度：


7.Power On/Off Ramp TX 上升 /下降時間


8.Receiver Sensitivity 接收靈敏度
1) 接收靈敏度是表示待測物接收性能的一個參數，接收靈敏度越好其接收到的有用信號就越強，無線覆蓋范圍越大。
2) 接收靈敏度可以用 IQview/nXn 測量，在測量時， 時待測物工作于接收狀態， 用 IQview 或 nXn的信號發生器送出特定的包文件， 并不斷改變送出信號的強度， 直到 PER(5)包誤碼率滿足規范的要求：
(11b PER 8%,psdu length 1024bytes;11g,11a PER 10%,psdu length 1000bytes; 11n PER 10%,psdu length 4096bytes) 。

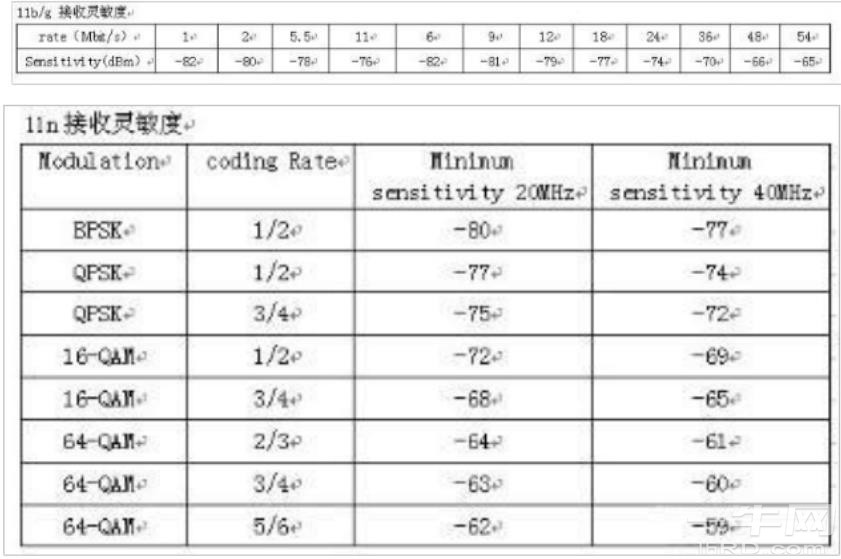

3) 接收靈敏度為 IQview/nXn 上的信號輸出功率與待測物直接的線損、衰減器、 DC block 等總的衰減值之差。靈敏度應該滿足以下條件：
